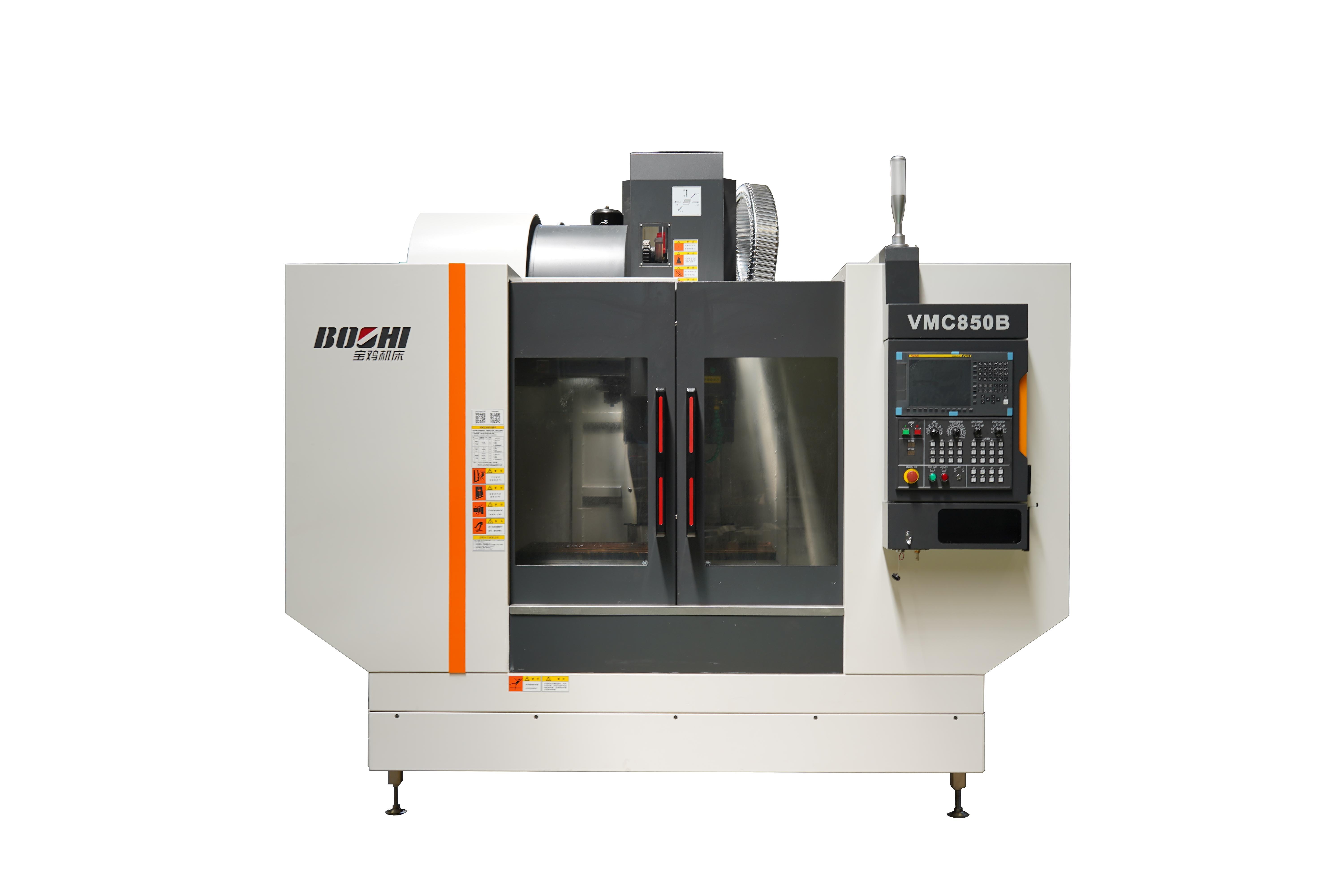

三轴淬硬导轨
产品介绍:

系列机床三轴接纳矩形淬硬滑动导轨,适用于阀类、凸轮、模具、板盘类和箱体类零件的铣、钻、扩、镗、攻、锪等加工工序,特殊适用于加工种种形状重大的二、三维高低模子及重大的型腔和外貌,既可用于中小批量多品种加工生产,也可以进入自动线举行批量生产 。

机床设置多样化,顺应能力强  ?突Э善局ち慵加工、厂房结构等需求,选择高速直连/电主轴、四/五轴转台及专用工装、高压中心出水等种种设置,后置、前侧置等种种排屑方法 。



产品特点:

1)机床整体为C形结构,接纳人字型立柱,箱型滑台及底座,使得机床具有优异的刚性;

2)三轴接纳淬硬导轨,刚性高、负载能力强 ;娼幽商堋⒐窝泄ひ,有用降低了摩擦阻力,提高了精度坚持性 。

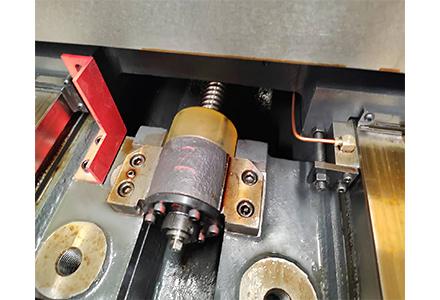

3)三轴进给接纳大扭矩交流伺服电机直连、高精度预拉伸滚珠丝杠结构,刚性高、热稳固性好;

3)整体式主轴,接纳细密角接触轴承、经由严酷的预紧及动平衡试验,包管了主轴精度、刚性及热稳固性;

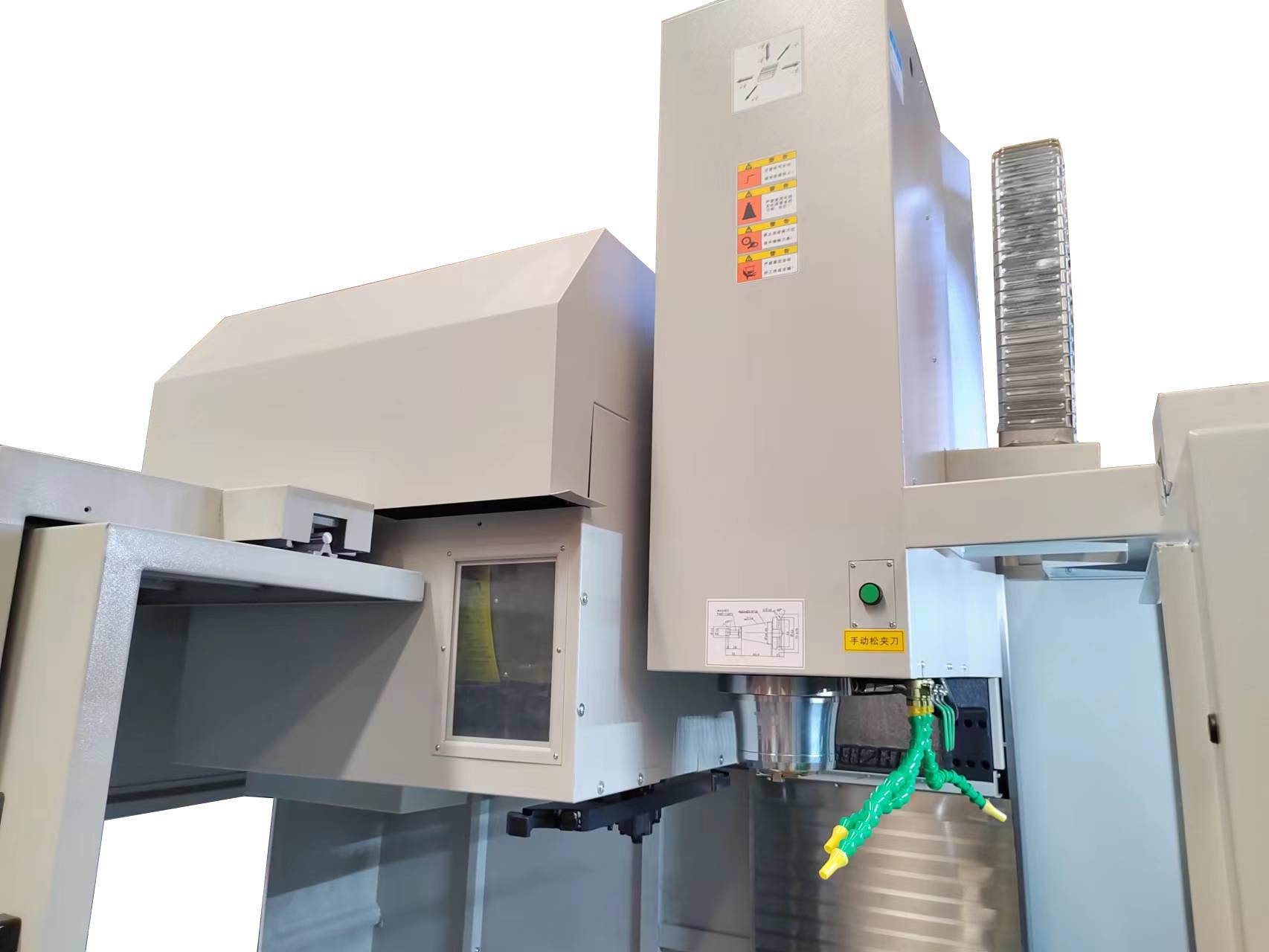

4)接纳圆盘刀库,凸轮机械手换刀机构,换刀时间仅2.5秒(刀对刀),节约非切削时间,最多可容纳24把刀具;

用行业:

  适用于汽车、模具、通讯、医疗器材、仪器仪表等行业 。


手艺规格:

手艺规格

单位

VMC850B

VMC1060B

VMC1270

VMC1370

事情台

事情台面积(宽X长)

mm

500×1050

600×1300

700×1360

710×1400

T型槽(数目-尺寸×间距)

mm

5-18×90

5-18×120

5-18×152.5

5-18×152.5

允许负载

kg

600

800

1000

1000

主轴

主轴锥孔

/

BT 40

BT 40

BT 50

BT50

主轴电机功率

(一连/15min.过载)

kW

7.5/11

7.5/11

11/15

11/15

主轴最高转速

r/min

8000

8000

7000

7000

行程

X/Y/Z轴行程

mm

800/500/550

1000/600/600

1200/700/600

1300/700/650

主轴端至事情台面距离

mm

150-700

180-780

150-750

150-800

主轴中心至立柱导轨距离

mm

560

655

785

785

进给

X/Y/Z轴快速移动速率

m/min

20

20

20

20

刀库

刀库容量

pcs

16/20/24

16/20/24

24

24

其他

机床毛重

kg

6500

9000

9500

11000

形状尺寸(不含排屑器)

mm

2800×2300×3100

3200×2900×2800

3600×3200×3100

3600×3200×3100

 续表:

手艺规格

单位

VMC1580

VMC1690

VMC1890

事情台

事情台面积(宽X长)

mm

800×1700

900×1800

900×2000

T型槽(数目-尺寸×间距)

mm

5-22×135

5-22×165

5-22×165

允许负载

kg

1500

1600

1800

主轴

主轴锥孔

/

BT50

BT50

BT50

主轴电机功率(一连/15min.过载)

kW

15/18.5

18.5/22

18.5/22

主轴最高转速

r/min

7000

7000

7000

行程

X/Y/Z轴行程

mm

1500/800/700

1600/900/680

1800/900/680

主轴端至事情台面距离

mm

170-870

160-840

160-840

主轴中心至立柱导轨距离

mm

800

950

950

进给

X/Y/Z轴快速移动速率

m/min

20

20

20

刀库

刀库容量

pcs

24

24

24

其他

机床毛重

kg

13000

14500

15000

形状尺寸(不含排屑器)

mm

4300×3750×3100

4500×3800×3300

4800×3800×3300
